产品说明：

入墙型5位酒店多媒体插座

提示：墙型5位酒店多媒体插座，按插座背面连接线的接线方式分2种型号：型号1--直接接插式（型号：HL-DMT-Q5-PSVHD-C）； 型号2--接线端子式（型号：HL-DMT-Q5-PSVHD-D）

    HL-DMT酒店多媒体插座系统是专业为酒店精心科学设计的一款产品，外观高档气派，能为客房提供最新科技的时尚连接方案，使酒店和度假村在可以接受的价格上来满足今天休闲和商务旅客的需求。
    多媒体连接器可以让旅客连接笔记本电脑及个人电子设备等（例如数码相机、IPOD\游戏机、视频播放器、手机等）在客房打屏幕高清电视娱乐系统上。客人无需断开任何现有的连接，只要简单插上插头即可进行游戏或播映，客人除了可以 享受互联网带来的便利外，也可用高解像电视来预览画面、通过室内音响系统播放音乐，或者玩游戏或工作。

   酒店多媒体插座分类：
    按照安装方式分为入墙式和桌面式两大系列，每个系列根据多媒体插座选用的功能模块型号和数
    另外,根据插座背面连接线的连接方式,每种插座又分为直接接插式（型号后缀C)和 接线端子式两种型号(型号后缀D）
    说明：
    1、钢化玻璃面板：有银色、白色偏绿、黑色三种颜色可以选择，订货时请指明颜色。
    2、直接接插式型号插座内的连接集束线长度：可根据酒店要求定制长度，订货时请说明贵酒店的电缆长度。

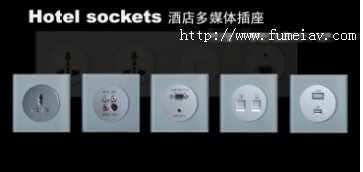

   多媒体插座模块种类介绍

模块按照功能分：万用电源模块（代号P）；VOD模块（代号V）；S+VRL视频模块（代号S）；HDMI高清+USB模块（代号H）；RJ45+RJ11电话网络模块（代号D）。
图：
模块按照内部接插方式分：分为直接接插式和 接线端子式。直接接插式适用于新建的 酒店，可以在装修时，预先在墙壁上埋好集束线， 集束线上的成品插头（例如VGA头、HDMI等各种接头）可以非常方便的直接插到插座上；某些酒店因为前期施工时铺设了 较细的PVC穿线管，导致做好插头的成品线无法穿管，那么可以使用我们的接线端子式模块。无须任何焊接，用普通的 螺丝刀可以把线直接接线端子式模块上（HDMI除外）

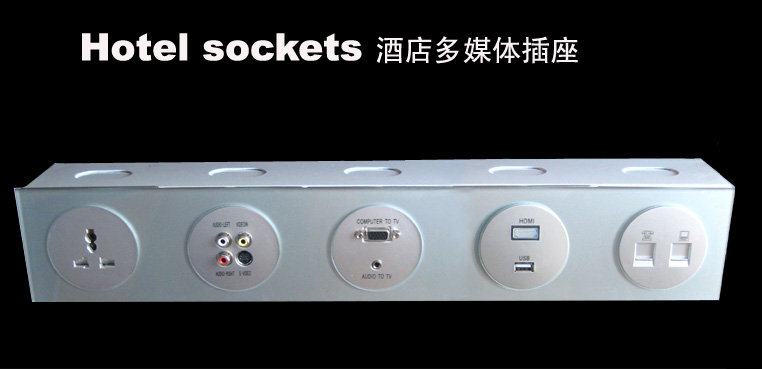

  5位入墙式酒店多媒体插座照片
    直接接插式型号：HL-DMT-Q5-PSVHD-C ;   接线端子式型号：HL-DMT-Q5-PSVHD-D;  两者正面外观一样，但背面接线方式不同，前者配专用集束连接线，后者工程商可在自行铺的PVC管中穿连接线。

        (面板尺寸：505 X90          钢地盒尺寸: 500 X86 X86       玻璃颜色 ：银色)


   多媒体插座应用示意图：

  多媒体插座技术优势：
    我们设计的酒店多媒体插座专为高档酒店开发，玻璃烤漆面板美观大气、优化的结构设计确保接线方便可靠、安装施工简单、具备非常好的成本性价比。

1、配套有钢结构暗盒：
◆ 采用一个整体的钢结构暗盒，更容易安装。
◆ 暗埋时不用刻意的把底盒加深几厘米，与墙壁平即可。
◆ 暗盒上开有多个跑道孔，连接的集束线可以随时根据需要穿入，可以自由更换不同长度的线。

2、兼容标准86结构暗盒：
◆ 本酒店多媒体插座可以兼容安装施工方事先预埋了的标准86暗盒。（虽然可以兼容，但 我们建议在可能的 情况下，还是使用我们的钢底盒，因为钢底盒内联通的空间，比86暗盒更容易接线）

3、钢化玻璃面板：
◆采用精密加工的钢化玻璃做面板，背面烤漆工艺，美观高贵，避免了金属拉丝工艺的生锈、褪色缺陷。
◆采用强磁安装方式，无须专用的塑料安装卡，可自然平滑的任意吸在墙壁上，安装极其方便。

4、暗盒内集束线安装：
◆ 设计了侧向出线的多媒体插座专用模具，因为设计成侧向连接，故暗盒内集束线很容易安装连接

5、专利设计的侧装接插结构：
◆ 各种接插件设计成侧向连接，故暗盒内各种连接线的插头容易安装连接，即使是86暗盒内也轻松安装诸如很大的VGA插头。

根据不同的需求，我们设计有多种功能模块，客户可以根据自己的具体要求，自由选择功能模块，既可以组合成3位、4位、5位的多功能插座，又 可以单个使用。
